Инструкция по сборке стеллажа СГР-У

Устройство отдельных узлов и деталей стеллажа

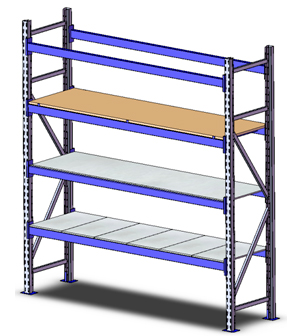

Стеллажи грузовые полочные состоят из следующих основных узлов и деталей (Рис. 1):

  • Рама
  • Балки
  • Настил

2. Сборка рам

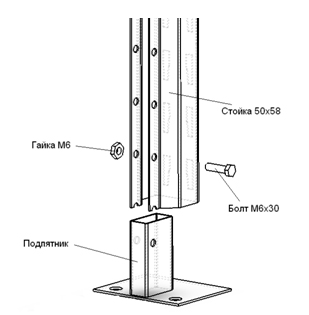

2.1 Крепление подпятников

В нижней части каждой стойки при помощи болта М6х30 самоконтрящайся гайки М6 прикрепить подпятник (Рис 2).

2.2 Соединение стоек стеллажа грузового

Сборка рам осуществляется посредством болтового соединения стоек и связей (диагональных и горизонтальных) (Рис 2).

3. Сборка грузового стеллажа:

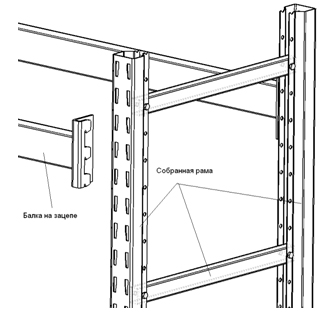

3.1. Соединить рамы между собой соответствующими балками – 2 балки на каждый ярус (Рис. 4). Перфорация стоек рамы позволяет регулировать высоту установки балок с шагом 50 мм.

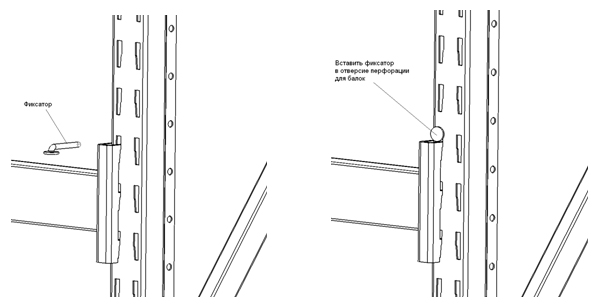

3.2. Вставить фиксатор в отверстие перфорации для балки (по 2 фиксатора на балку). Рис 5-6

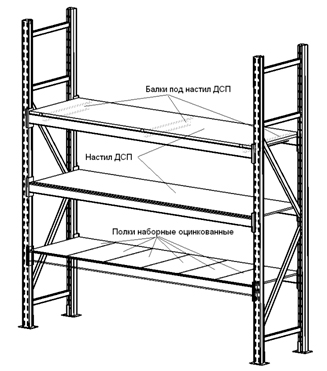

3.3 Настил укладывается на балки без дополнительных крепежных элементов (Рис. 7).

4. Стеллажи грузовые не требуют специального крепления к полу.

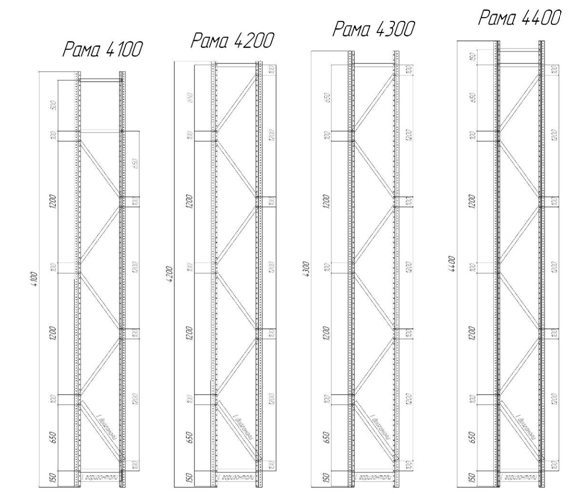

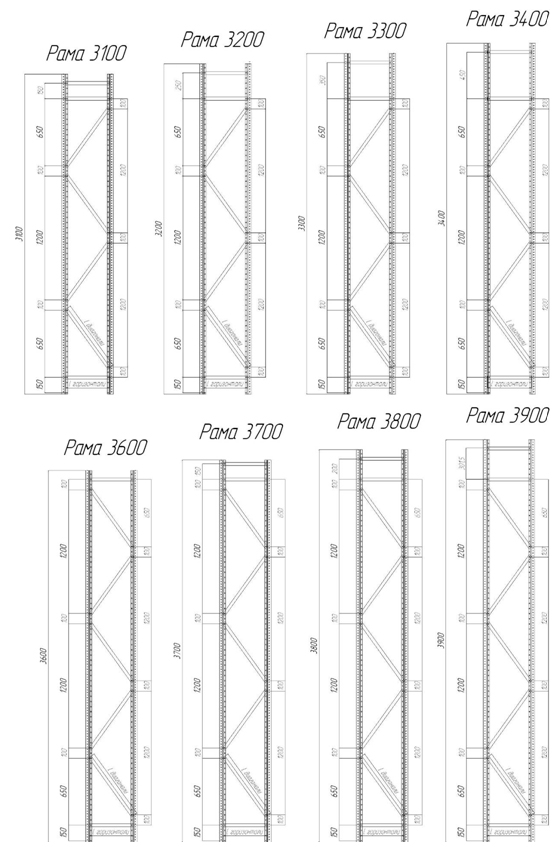

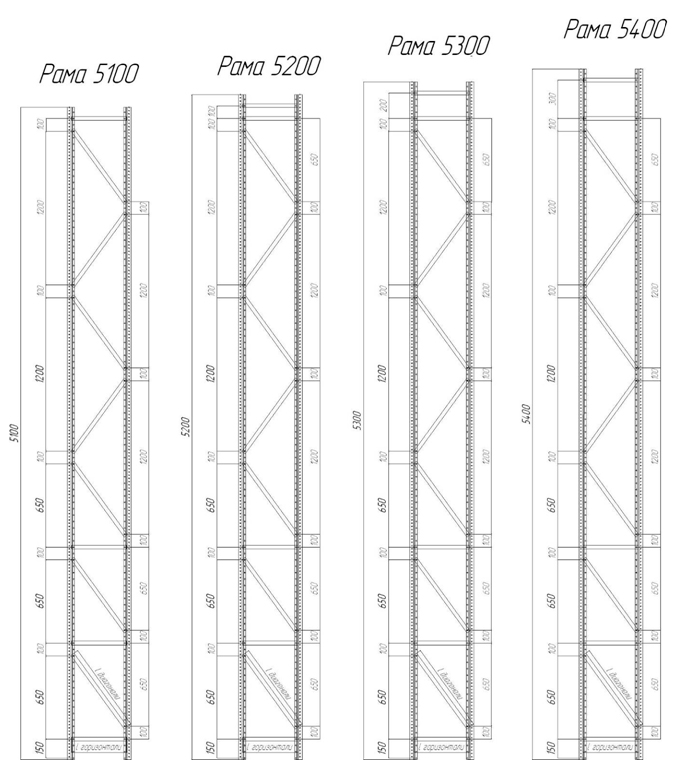

Схема сборки рам

Стандартные рамы

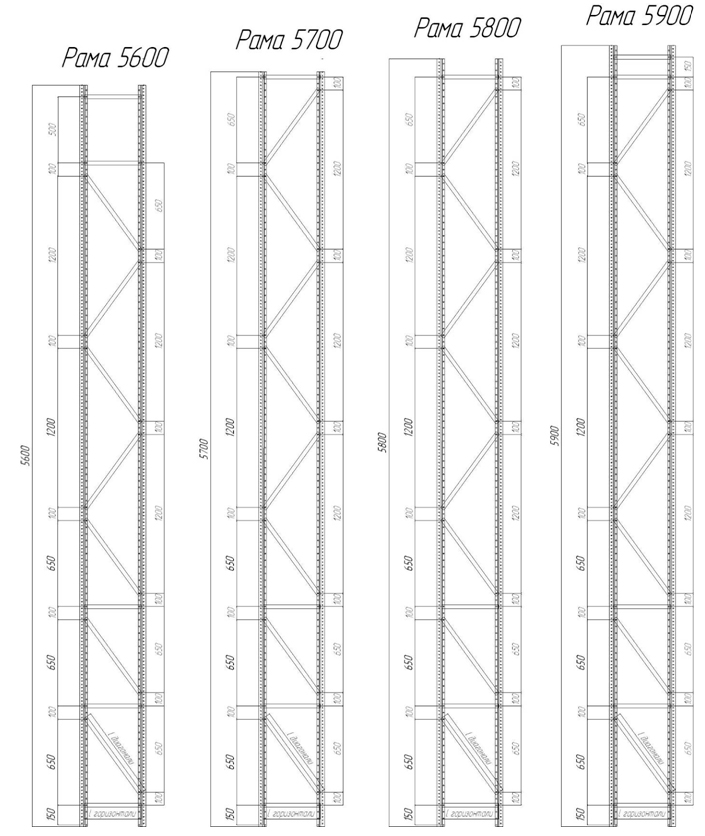

Нестандартные рамы

Типоразмеры связей

Глубина РАМЫ: Длина горизонтальной связи: Длина диагональной связи:
300 мм. 230 мм. 615 мм.
400 мм. 330 мм. 655 мм.
500 мм. 430 мм. 710 мм.
600 мм. 530 мм. 770 мм.
700 мм. 630 мм. 840 мм.
750 мм. 680 мм. 880 мм.
800 мм. 730 мм. 920 мм.
900 мм. 830 мм. 1000 мм.
1000 мм. 930 мм. 1080 мм.
1100 мм. 1030 мм. 1170 мм.
1200 мм. 1130 мм. 1260 мм.
1300 мм. 1230 мм. 1350 мм.
1400 мм. 1330 мм. 1440 мм.
1500 мм. 1430 мм. 1530 мм.
