Инструкция по сборке стеллажа универсального СУ

Сборка рамы универсального стеллажа:

Найдите в деталях стеллажа:

  • профиль стойки
  • стяжку-подпятник-заглушку.(обычно входят только в стеллажи с катанными балками, полками длинномерными, полками глубиной 800мм т.е их может не быть если у вас другая комплектация )
  • стяжку поперечную.

Если у вас только стяжка поперечная то рамы нужно собирать так:

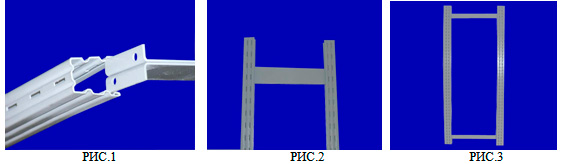

  • вставьте стяжку поперечную в первый паз от загнутого края стойки (см. рис. 1);
  • аналогичным образом вставьте стяжку во вторую стойку параллельно первой (см. рис.2);
  • вставьте с противоположного конца стоек вторую стяжку, продвиньте их по пазам на расстояние 100-150 мм от краев стоек, и Вы получите раму стеллажа (см. рис.3).

ВНИМАНИЕ: стяжка поперечная должна быть расположена не выше чем 150мм от пола

Если у вас есть регулируемые опоры то их следует установить так :

Сборка и установка регулируемой опоры и стяжки-подпятника-заглушки.

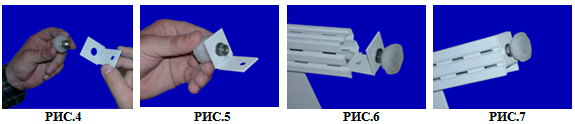

  • на винт поочередно смонтируйте подпятник, гайку и шайбу (см. рис.4);
  • вставьте вторую шайбу, закрутите гайку и регулируемая опора готова к установке на стойку (см. рис.5);
  • регулируемые опоры вставьте в спаренные стойки (см. рис. 6-7).

Если у вас в комплекте стяжка-подпятник:

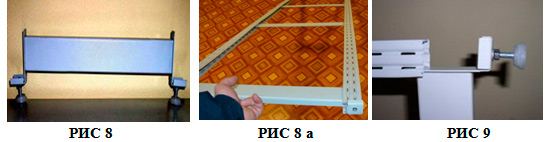

Стеллажи комплектуются стяжкой-подпятником (см. рис. 8) и стяжкой поперечной при высоте до двух метров и дополнительной стяжкой поперечной на каждый дополнительный метр. На рис. 8а изображена рама высотой 2,5 метра (в руках стяжка-подпятник, посередине и вверху рамы стяжки поперечные) На рис.9 показан порядок установки стяжки-подпятника.

Соберите еще одну раму с регулируемыми опорами (повторите п.1.1 – п.1.3)

Установка полок:

Если у вас в комплекте полки:

Установка полок на раму:

  • определитесь с уровнем расположения полок;

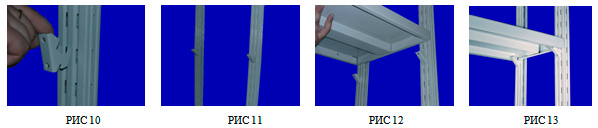

  • установите на всех рамах на одном уровне зацепы (см. рис. 10-11);
  • одну раму прислоните к стене и установите вторую (с помощью напарника) на расстоянии одного метра от первой (зацепами друг к другу);
  • опустите одну сторону полки на зацепы до упора (см. рис.12), а затем с усилием нажмите на противоположный край полки до полного зацепления (см. рис. 13).

Установите все полки на необходимой высоте (повторите операцию 2.1.).

Примечание: * все полки (кроме нижней) можно свободно перемещать по всей высоте.
* установленная полка выглядит как на рис. 14;
* при установке нескольких стеллажей в ряд полки крепятся как показано на рис.15
(т.е. возможно крепление полок на одну раму с двух сторон как на одном уровне, так и на разных).

Внимание: нагрузка на полку зависит от положения первой полки

Эта зависимость приведена в таблице №1: Таб.№1

Положение первой полки, мм 300 400 500 600 700 800 900 1000
Допускаемая нагрузка на раму, кг 1800 1700 1600 1450 1300 1150 950 700

Если у вас в комплекте катанная балка 74*40

Установка катаной балки.

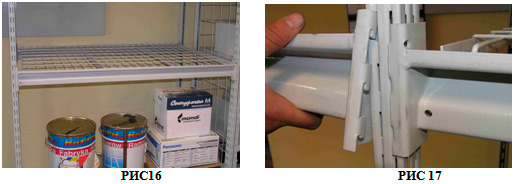

При нагрузке на один уровень более 300 кг в данном виде стеллажа используются катанные балки профиля 74*40, уникальная конструкция которых позволяет применять различные виды настилов: фанера, ДСП, сетчатый настил либо сплошной настил с поперечными ребрами которые удобно располагаются на двух балках за счет специального гиба:

  • определитесь с уровнем расположения балки
  • вставьте зацепы балки в отверстия торца противоположных спаренных стоек на одном уровне рис 17 (возможно крепление балок на разных уровнях) , а затем с усилием нажмите на края балки до полного зацепления.

Установка элементов жесткости стеллажа универсального серии СУ:

Если у вас стеллаж односторонней загрузки то в комплект входит крестовина жесткости. Она состоит из двух длинных прутов (с правыми и левыми зацепами), двух коротких прутов (с правыми и левыми зацепами) и двух талрепов.
ПОМНИТЕ: *крестовина располагается с задней стороны стеллажа.

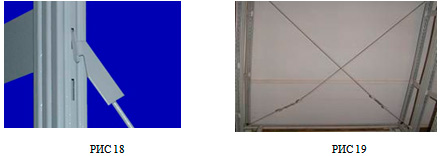

  • вставьте зацепы крестовины в отверстия торца противоположных спаренных стоек на одном уровне (см. рис. 18), а меньшую часть крестовины зацепите по диагонали. На рис. 19 показан правильно установленный комплект крестовины с незатянутым талрепом. Для натяжения крестовины завинтите талрепы.

Если у вас стеллаж двухсторонней загрузки то следует использовать полукрестовину жесткости (рис 20) и полукрестовину жесткости сдвоенную (рис 21)

Для предания жесткости стеллажу высотой 2000мм- крестовин устанавливается на каждую верхнюю и нижнюю полку (как по фронту так и по обратной стороне стеллажа)

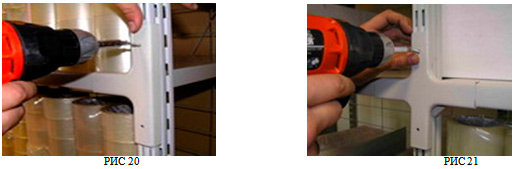

  • Вставьте полукрестовину либо полукрестовину жесткости сдвоенную связывающую между собой стойку и полку и закрутите на два самореза Рис 20,21

Установка дополнительных элементов жесткости :

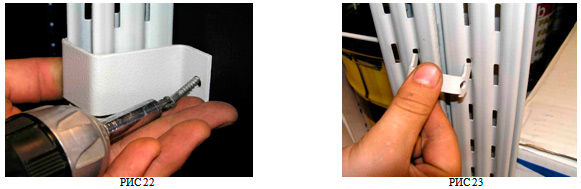

  • просверлите два отверстия в стене и закрепите каждую стойку скобой крепления к стене на два дюбеля 6*40. рис 22
  • при установке стеллажа спина к спине стойки крепятся между собой скобой крепления спина к спине как на рисунке 23.

Помните: При установке стеллажа на неровную поверхность его перекос устраняется при помощи регулируемых опор и натяжения или ослабления крестовины жесткости.

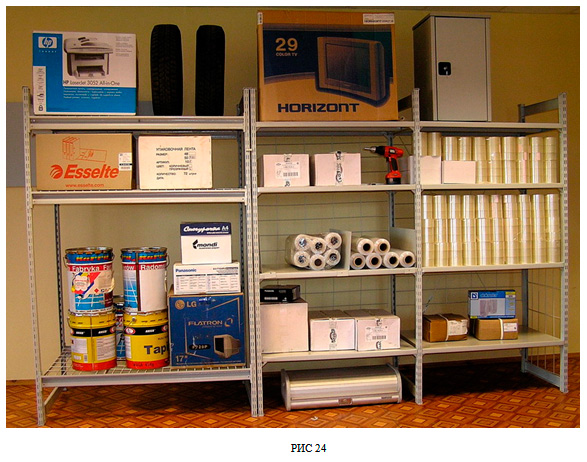

Если Вы следовали инструкции, то у Вас получился стеллаж как на рис. 24
